淺談機械鏈輪制作過程要注意的事項

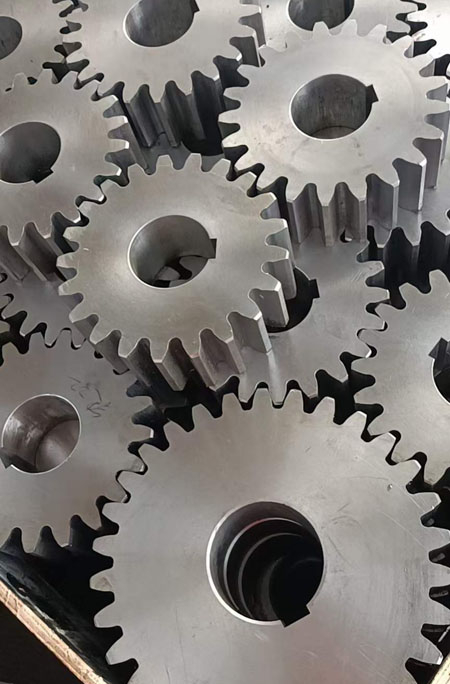

鏈輪作為機械傳動系統(tǒng)中的關(guān)鍵部件，其制作質(zhì)量直接影響設(shè)備的運行效率和可靠性。在鏈輪制作過程中，需從材料選擇、加工精度、熱處理、表面處理、裝配與檢驗等環(huán)節(jié)嚴(yán)格把控，以下是制作過程中需注意的核心事項：

一、材料選擇與預(yù)處理

1. 材質(zhì)匹配

• 根據(jù)工作環(huán)境選擇材料：普通傳動可選45#鋼或40Cr鋼；高溫環(huán)境需用耐熱合金鋼；腐蝕環(huán)境需用不銹鋼。

• 避免材料缺點：選擇無裂紋、夾雜的原材料，必要時進(jìn)行超聲波探傷。

2. 預(yù)處理工藝

• 鍛造或鑄造后需進(jìn)行退火處理，消除內(nèi)應(yīng)力，改善切削性能。

• 加工前需進(jìn)行調(diào)質(zhì)處理（淬火+高溫回火），確保材料綜合力學(xué)性能達(dá)標(biāo)。

二、加工精度控制

1. 齒形加工

• 滾齒法是主流工藝，需確保滾刀精度與鏈輪模數(shù)匹配，避免齒形誤差。

• 齒形公差需控制在±0.05mm以內(nèi)，齒向誤差不超過0.03mm。

2. 孔加工

• 孔徑公差需滿足H7級，表面粗糙度≤Ra1.6μm，確保與軸的配合精度。

• 鍵槽加工需對稱度≤0.05mm，避免應(yīng)力集中。

3. 跨棒距控制

• 跨棒距誤差需控制在±0.02mm以內(nèi)，直接影響鏈條嚙合穩(wěn)定性。

三、熱處理與表面處理

1. 熱處理工藝

• 淬火溫度需嚴(yán)格控制在820-860℃，回火溫度500-550℃，避免過熱或欠熱。

• 淬火后需進(jìn)行深冷處理（-80℃），減少殘余奧氏體，提升硬度與耐磨性。

2. 表面處理

• 高負(fù)載鏈輪需進(jìn)行滲碳淬火或氮化處理，表面硬度可達(dá)HRC60-65。

• 防腐需求鏈輪可進(jìn)行鍍鋅（厚度≥8μm）或噴涂（耐鹽霧≥480小時）。

四、裝配與檢驗

1. 裝配要點

• 鏈輪與軸的配合需采用過盈配合（如H7/k6），避免松動。

• 鏈條張緊力需通過彈簧秤檢測，確保張緊力符合設(shè)計值。

2. 檢驗標(biāo)準(zhǔn)

• 靜強度試驗：加載額定載荷的1.5倍，持續(xù)1小時無變形或斷裂。

• 疲勞試驗：循環(huán)加載10?次，鏈輪齒面不得出現(xiàn)裂紋。

• 噪聲檢測：運行時噪聲≤85dB(A)，避免共振。

五、常見問題與解決方案

六、質(zhì)量控制與持續(xù)改進(jìn)

1. 全流程追溯

• 建立材料批次、加工參數(shù)、熱處理記錄的全流程追溯系統(tǒng)，確保質(zhì)量可追溯。

2. 持續(xù)改進(jìn)

• 定期分析失效案例，優(yōu)化工藝參數(shù)。

3. 環(huán)境控制

• 加工車間溫濕度需控制在20±2℃、濕度≤60%，減少熱變形。

總結(jié)

鏈輪制作需以“精度、性能、壽命”為核心，通過材料優(yōu)化、工藝創(chuàng)新、質(zhì)量管控三管齊下，才能打造出高可靠性產(chǎn)品。
